產品名稱：CH-SB 懸臂梁式稱重傳感器
產品特點：CH-SB懸臂梁式稱重傳感器采用優質合金鋼材質，具有高精度、高穩定性等特點，安裝簡便、快速，適用于攪拌站、皮帶秤、配料秤和平臺秤等。
量程：3kN（300kg）、5kN（500kg）、10kN（1t）、20kN（2t）、30kN（3t）、50kN（5t）、80kN（8t）。

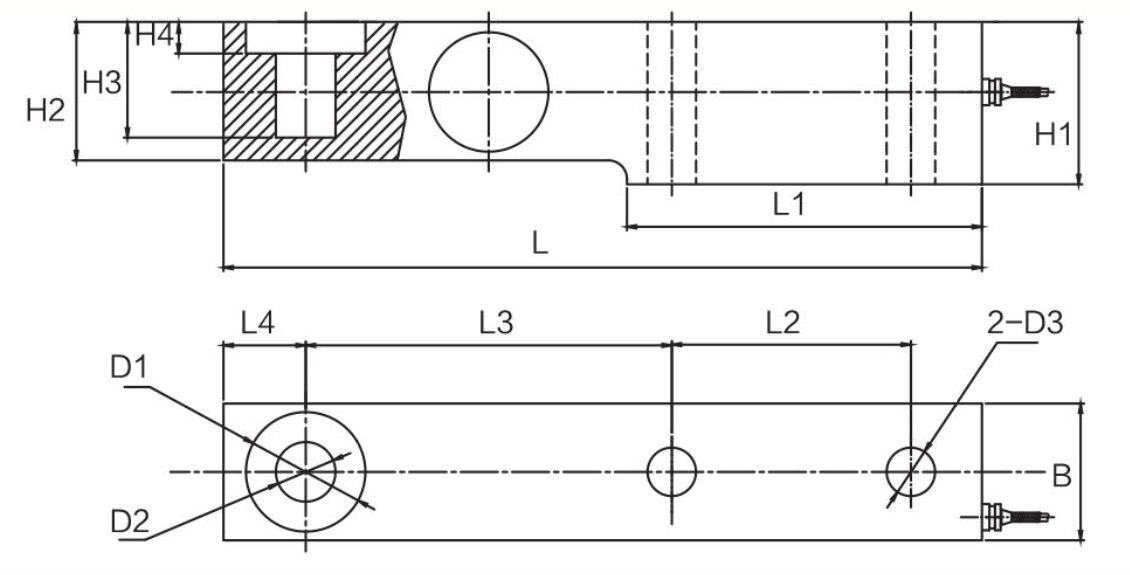

外形尺寸：
|
量程（kN） |
量程 |
|
L |
L1 |
L2 |
L3 |
L4 |
H1 |
H2/B |
H3 |
H4 |
D1 |
D2 |
D3 |
|
3-30 |
0.3-3 |
mm |
203 |
95 |
64 |
98 |
22 |
43 |
36.6 |
30.5 |
8 |
Φ32 |
Φ16 |
Φ13 |
|
50-80 |
5-8 |
mm |
235 |
110 |
66 |
124 |
22 |
52 |
48 |
30 |
12 |
Φ38 |
Φ22 |
Φ21 |
技術參數：
|
技術參數 |
|
|
|
|
額定輸出 |
2.0mV/V±1% |
零點平衡 |
±1%F.S |
|
綜合精度 |
0.03%F.S |
輸入阻抗 |
380±5Ω |
|
線性、滯后性 |
±0.03%F.S |
輸出阻抗 |
350±3Ω |
|
重復性 |
±0.03%F.S |
絕緣電阻 |
≥5000MΩ |
|
蠕變 |
±0.03%F.S/30min |
允許工作電壓 |
5～15V/DC |
|
零點溫度影響 |
±0.03%/10℃ |
工作溫度范圍 |
-30℃～+70℃ |
|
輸出溫度影響 |
±0.03%/10℃ |
安全過載 |
150%F.S |
|
接線方式 |
激勵：+紅 -黑 信號：+綠 -白 屏蔽：黃 |
||
